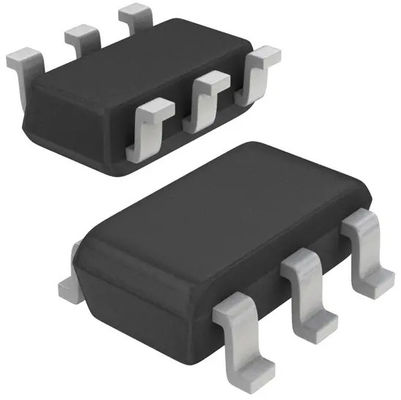

74LVC1T45W6-7 Penerjemah Tingkat Tegangan Dua Arah 1 Sirkuit 1 Saluran SOT-26

74LVC1T45W6-7 Penerjemah Tingkat Tegangan Dua Arah 1 Sirkuit 1 Saluran SOT-26

Keterangan

74LVC1T45 adalah transceiver bit tunggal dan suplai ganda dengan output tri-state yang cocok untuk mentransmisikan bit logika tunggal melintasi domain voltase yang berbeda.Pin input/output A dirancang untuk melacak VCCA sementara input/output B melacak VCCB.Pengaturan ini memungkinkan translasi tegangan rendah universal antara voltase apa pun dari 1,65V ke 5,5V.Pin Arah (DIR) mengontrol arah transceiver dan tegangan logika yang terkait dengan VCCA.Ketika level logika tinggi diterapkan pada DIR, pin A menjadi input, dan pin B menjadi output.Sebaliknya, peran A dan B dibalik ketika DIR dinyatakan rendah.Fitur tri-state terjadi ketika salah satu dari voltase catu daya adalah nol.Ini juga merupakan fitur Ioff dan memungkinkan output tetap dalam keadaan impedansi tinggi dengan kedua catu daya pada 0V, yang mencegah dan merusak arus aliran balik dan menyediakan isolasi listrik mati hingga 5,5V agar tidak mengganggu aktivitas logika apa pun pada pin A atau B.

Fitur

• Kisaran Tegangan Pasokan Lebar:

 VCC(A): dari 1.65V ke 5.5V

 VCC(B): dari 1.65V ke 5.5V

• ± 24mA Penggerak Keluaran pada 3,3V

• CMOS Konsumsi Daya Rendah 16µA ICC Maksimum

• Imunitas Kebisingan Tinggi (100mV Hysteresis Khas)

• IOFF Mendukung Operasi Mode Partial-Power-Down

• IOFF Dikendalikan oleh Salah Satu VCC Berada di 0 V

• Input Terima hingga 5.5V

• Perlindungan ESD Melebihi JESD 22

 Model Mesin 200-V (A115)

 Model Tubuh Manusia 2000-V (A114)

 Model Perangkat Bermuatan 1000 V (C101)

• Latch-up Melebihi 100mA per JESD 78, Kelas I

• Paket X2-DFN1409-6 Dirancang sebagai Pengganti Langsung untuk Kemasan Timbangan Chip.

• Sepenuhnya Bebas Timbal & Sepenuhnya Sesuai RoHS

• Bebas Halogen dan Antimon.Perangkat "Hijau".

Penetapan Pin

Aplikasi

• Terjemahan Tingkat Tegangan Sangat Cocok untuk Menggabungkan Jenis Logika yang Beroperasi pada Tegangan Berbeda

• Isolasi Sinyal Matikan Jika Salah Satu Domain Tegangan Dimatikan, Sinyal Terisolasi dan Tidak Ada Pemuatan pada Jalur Sinyal

• Beragam Produk, seperti:

 Telepon Seluler, Tablet, E-Reader

 PC, Notebook, Netbook, Ultrabook

 Jaringan, Router, Gateway

 Periferal Komputer, Hard Disk, CD/DVD ROM

 TV, DVD, DVR, Set-Top Box

 Navigasi Pribadi / GPS

 Pemutar MP3, Kamera, Perekam Video

spesifikasi 74LVC1T45W6-7
