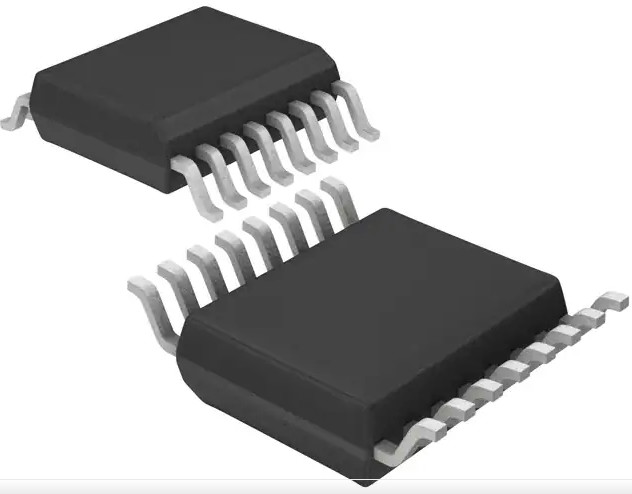

ISL6752AAZA-T IC Pengontrol Keluaran Chip Regulator Umum IC 16-QSOP
| Tempat asal | Amerika Serikat |
|---|---|
| Nama merek | Renesas Electronics America Inc |
| Sertifikasi | RoHS |
| Nomor model | ISL6752AAZA-T |
| Kuantitas min Order | 2500 |
| Harga | negotiate |
| Kemasan rincian | Kumparan |
| Waktu pengiriman | 5-8 hari kerja |
| Syarat-syarat pembayaran | T/T |
| Menyediakan kemampuan | 5000 |
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xDetail produk
| Nama Produk | ISL6752AAZA-T | Frekuensi - Beralih | Hingga 2MHz |
|---|---|---|---|
| Tegangan - Pasokan (Vcc/Vdd) | 9V ~ 16V | Fungsi | Step-Up/Step-Down |
| Topologi | Jembatan Penuh | Paket / Kasus | 16-SSOP (Lebar 0,154", 3,90mm) |
| Cahaya Tinggi | ISL6752AAZA-T Chip IC Umum,IC Pengontrol Keluaran ISL6752AAZA-T,IC Pengontrol Keluaran 16-QSOP |
||
Deskripsi Produk
ISL6752AAZA-T Full-Bridge Regulator Isolasi Positif Mampu Output Controller IC 16-QSOP
ISL6752 adalah pengontrol PWM full-bridge alternatif berperforma tinggi dengan jumlah pin rendah.Seperti ISL6551 Intersil, ini mencapai operasi ZVS dengan menggerakkan FET jembatan atas pada siklus kerja tetap 50% sementara FET jembatan bawah dimodulasi trailing-edge dengan penundaan pengalihan resonansi yang dapat disesuaikan.Dibandingkan dengan metode kontrol pergeseran fase yang lebih dikenal, algoritme ini menawarkan efisiensi yang setara dan peningkatan kinerja arus berlebih dan beban ringan dengan kompleksitas yang lebih sedikit dalam paket jumlah pin yang lebih rendah.
ISL6752 menampilkan output PWM yang dilengkapi untuk kontrol Synchronous Rectifier (SR).Output yang dilengkapi dapat maju atau tertunda secara dinamis relatif terhadap output PWM menggunakan tegangan kontrol eksternal.
Desain BiCMOS canggih ini menampilkan waktu mati presisi dan kontrol penundaan resonansi serta osilator yang dapat disesuaikan ke frekuensi pengoperasian 2MHz.Selain itu, penekanan multi-pulsa memastikan pulsa keluaran bolak-balik pada siklus tugas rendah di mana lompatan pulsa dapat terjadi.
Fitur
• Penundaan resonansi yang dapat disesuaikan untuk operasi ZVS
• Keluaran kontrol penyearah sinkron dengan penundaan/maju yang dapat disesuaikan
• Kontrol mode saat ini
• 3% ambang batas saat ini
• Kontrol waktu mati yang dapat disesuaikan
• 175µA arus start-up
• Pasokan UVLO
• Frekuensi osilator yang dapat disesuaikan hingga 2MHz
• Perlindungan suhu berlebih internal
• Keluaran gigi gergaji osilator buffer
• Perasaan arus cepat untuk penundaan keluaran
• Batas arus puncak siklus demi siklus yang dapat disesuaikan
• Pengosongan terdepan 70ns
• Penekanan multi-denyut
• Bebas Pb (sesuai RoHS)
Aplikasi
• Konverter jembatan penuh ZVS
• Tenaga telekomunikasi dan datacom
• Daya pemancar nirkabel
• Kekuatan server file
• Sistem tenaga industri
Spesifikasi ISL6752AAZA-T
| Kategori |
Sirkuit Terpadu (IC) |
|
Mfr
|
Renesas Electronics America Inc
|
|
Status Produk
|
Aktif
|
|
Jenis Keluaran
|
Penggerak Transistor
|
|
Fungsi
|
Step-Up/Step-Down
|
|
Konfigurasi Keluaran
|
Positif, Isolasi Mampu
|
|
Topologi
|
Jembatan Penuh
|
|
Jumlah Keluaran
|
1
|
|
Fase Keluaran
|
1
|
|
Tegangan - Pasokan (Vcc/Vdd)
|
9V ~ 16V
|
|
Frekuensi - Beralih
|
Hingga 2MHz
|
|
Siklus Tugas (Maks)
|
99%
|
|
Penyearah Sinkron
|
Ya
|
|
Sinkronisasi Jam
|
Tidak
|
|
Fitur Kontrol
|
Kontrol Frekuensi
|
|
Suhu Operasional
|
-40°C ~ 105°C (TA)
|
|
Tipe Pemasangan
|
Permukaan gunung
|
|
Paket / Kasus
|
16-SSOP (Lebar 0,154", 3,90mm)
|
|
Paket Perangkat Pemasok
|
16-QSOP
|
