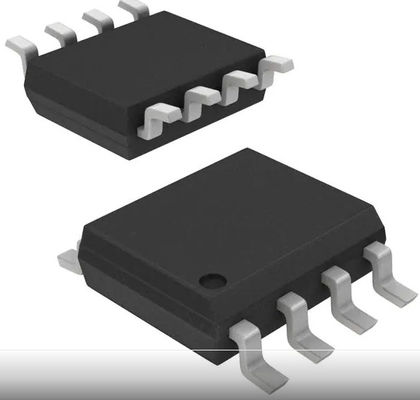

ISL8487EIBZ-T Integrated Circuit Chip 1/1 Transceiver IC Setengah 8-SOIC 70 MV

ISL8487EIBZ-T 1/1 Transceiver Setengah RS422 RS485 8-SOIC

Perangkat ISL8487E, ISL81487L, dan ISL81487E RS-485/RS-422 dilindungi ESD, beban unit fraksional (UL), BiCMOS, bertenaga 5V, transceiver tunggal yang memenuhi standar RS-485 dan RS-422 untuk komunikasi seimbang.Setiap input output/receiver driver dilindungi dari ±15kV ESD strike tanpa latch-up.Tidak seperti perangkat pesaing, rangkaian perangkat ini ditentukan untuk suplai toleransi 10% (4,5V hingga 5,5V).

Semua perangkat menghadirkan beban 1/8 unit ke bus RS-485, yang memungkinkan hingga 256 transceiver di jaringan untuk sistem penghitungan node besar (misalnya, otomatisasi proses dan sistem pembacaan meter jarak jauh).Dalam sistem pembacaan meter utilitas jarak jauh, pembacaan meter utilitas individu (di apartemen, misalnya) dialihkan ke konsentrator dengan jaringan RS-485, sehingga jumlah node yang diizinkan meminimalkan jumlah repeater yang diperlukan untuk jaringan semua meter.Data untuk semua meter kemudian dibaca dari konsentrator dari port akses tunggal atau sambungan nirkabel.

Slew rate limited driver pada ISL8487E dan ISL81487L mengurangi EMI dan meminimalkan pantulan dari saluran transmisi yang dihentikan secara tidak benar atau rintisan yang tidak diakhiri dalam aplikasi multidrop dan multipoint.

Kecepatan data hingga 250kbps dapat dicapai dengan perangkat ini.Laju data hingga 5 Mbps dapat dicapai dengan menggunakan ISL81487E, yang memiliki laju perubahan tegangan lebih tinggi.

Input penerima (Rx) menampilkan desain "fail-safe if open", yang memastikan output Rx logika tinggi jika input Rx mengambang.

Output driver (Tx) dilindungi dari arus pendek, bahkan untuk voltase yang melebihi voltase catu daya.Selain itu, sirkuit thermal shutdown on-chip menonaktifkan output Tx untuk mencegah kerusakan jika disipasi daya menjadi berlebihan.

Perangkat setengah dupleks menggandakan input Rx dan output Tx untuk memungkinkan transceiver dengan fungsi penonaktifan Rx dan Tx dalam 8 paket utama.

Fitur

• Proteksi ESD pin RS-485 I/O ±15kV HBM - Level ESD Kelas 3 pada semua pin lainnya >7kV HBM

• Beban unit fraksional memungkinkan hingga 256 perangkat di dalam bus

• Ditentukan untuk suplai dengan toleransi 10%.

• Versi kecepatan data tinggi (ISL81487E) hingga 5Mbps

• Slew rate versi terbatas untuk transmisi data bebas kesalahan (ISL8487E, ISL81487L) hingga 250kbps

• Mode shutdown arus rendah (kecuali ISL81487E) 0,5µA

• Arus suplai diam rendah:

- ISL8487E, ISL81487L 145µA (maksimum)

- ISL81487E 420µA (maksimum)

• -7V hingga +12V rentang tegangan input mode umum

• Tiga output Rx dan Tx status

• Penundaan propagasi 30ns, kemiringan 5ns (ISL81487E)

• Pinout setengah dupleks

• Beroperasi dari suplai tunggal +5V (toleransi 10%)

• Pembatasan arus dan penghentian termal untuk perlindungan beban berlebih pada pengemudi

• Pin pengganti yang kompatibel untuk: MAX487E, (ISL8487E);LTC1487, ADM1487 (ISL81487L);MAX1487E, ST485ER (ISL81487E)

• Tersedia bebas Pb plus anil (sesuai RoHS)

Aplikasi

• Jaringan jumlah node tinggi

• Sistem pembacaan meter utilitas otomatis

• Otomatisasi pabrik

• Jaringan keamanan

• Membangun sistem kontrol lingkungan

• Jaringan kontrol industri/proses

Spesifikasi ISL8487EIBZ-T

ASLI

Perusahaan kami memastikan bahwa setiap batch produk berasal dari pabrik asli, dan dapat memberikan label asli dan laporan lembaga pengujian profesional.

HARGA

Kami menyediakan berbagai saluran kutipan, dan menandatangani kontrak pesanan setelah negosiasi.

TRANSAKSI

Setelah komunikasi dan kesepakatan, kami akan memandu Anda untuk mengatur pembayaran.

SIKLUS PENGIRIMAN

Pengiriman pada hari yang sama, umumnya 5-12 hari kerja, mungkin sedikit tertunda selama wabah, kami akan menindaklanjuti seluruh proses.

MENGANGKUT

Kami akan memilih moda transportasi yang sesuai sesuai dengan negara Anda.

KEMASAN

Setelah berkomunikasi dengan Anda, kami akan memilih metode pengemasan yang sesuai dengan berat barang untuk memastikan pengiriman barang yang aman.
