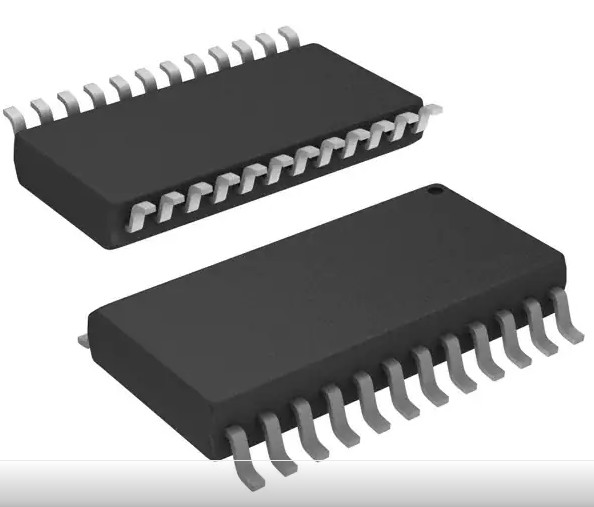

HIP4086ABZT H Bridge Gate Driver Ic Membalik Ic Chip Terpadu 24-SOIC
| Tempat asal | Amerika Serikat |
|---|---|
| Nama merek | Renesas Electronics America Inc |
| Sertifikasi | RoHS |
| Nomor model | HIP4086ABZT |
| Kuantitas min Order | 1000 |
| Harga | negotiate |
| Kemasan rincian | Kumparan |
| Waktu pengiriman | 5-8 hari kerja |
| Syarat-syarat pembayaran | T/T |
| Menyediakan kemampuan | 26000 |
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xDetail produk
| Nama Produk | HIP4086ABZT | Tegangan Logika - VIL, VIH | 1V, 2.5V |
|---|---|---|---|
| Arus - Keluaran Puncak (Sumber, Sink) | 500mA, 500mA | Tegangan Sisi Tinggi - Maks (Bootstrap) | 95 V |
| Sumber tegangan | 7V ~ 15V | Paket / Kasus | 24-SOIC (Lebar 0,295", 7,50mm) |
| Cahaya Tinggi | HIP4086ABZT H Bridge Gate Driver Ic,H Bridge Gate Driver Ic 24-SOIC,HIP4086ABZT Ic Chip Terintegrasi |
||
Deskripsi Produk
HIP4086ABZT Half-Bridge Gate Driver IC Pembalik Non-Pembalik 24-SOIC
HIP4086 dan HIP4086A (disebut sebagai HIP4086/A) adalah driver MOSFET N-channel 3 fase.Kedua bagian secara khusus ditargetkan untuk kontrol motor PWM.Driver ini memiliki protokol input yang fleksibel untuk menggerakkan setiap kemungkinan kombinasi sakelar.Pengguna bahkan dapat mengesampingkan perlindungan shoot-through untuk aplikasi keengganan yang diaktifkan.
HIP4086/A memiliki berbagai waktu mati yang dapat diprogram (0,5µs hingga 4,5µs) yang membuatnya sangat cocok untuk frekuensi rendah (hingga 100kHz) yang biasanya digunakan untuk penggerak motor.
Satu-satunya perbedaan antara HIP4086 dan HIP4086A adalah bahwa HIP4086A menonaktifkan pompa pengisi daya bawaan.Ini berguna dalam aplikasi yang membutuhkan kinerja EMI yang sangat sunyi (pompa pengisian daya beroperasi pada 10MHz).Keuntungan dari HIP4086 adalah bahwa pompa muatan internal memungkinkan waktu yang lama tanpa batas untuk driver sisi atas.
Untuk memastikan bahwa kapasitor boot driver sisi tinggi terisi penuh sebelum dinyalakan, pulsa penyegaran bootstrap yang dapat diprogram diaktifkan saat VDD pertama kali diterapkan.Saat aktif, pulsa penyegaran menyalakan ketiga FET jembatan sisi rendah sambil menahan ketiga FET jembatan sisi tinggi untuk mengisi kapasitor boot sisi tinggi.Setelah pulsa penyegaran hilang, operasi normal dimulai.
Fitur lain yang berguna dari HIP4086/A adalah titik setel undervoltage yang dapat diprogram.Kisaran titik setel bervariasi dari 6.6V hingga 8.5V.
Fitur
• Secara independen menggerakkan 6 MOSFET saluran-N dalam konfigurasi jembatan 3 fasa
• Bootstrap menyuplai tegangan maksimum hingga 95VDC dengan suplai bias dari 7V hingga 15V
• 1,25A arus mematikan puncak
• Waktu mati yang dapat diprogram pengguna (0,5µs hingga 4,5µs)
• Bootstrap dan pompa muatan opsional mempertahankan tegangan bias driver sisi tinggi.
• Waktu penyegaran bootstrap yang dapat diprogram
• Menggerakkan beban 1000pF dengan waktu naik rata-rata 20ns dan waktu turun 10ns
• Titik setel undervoltage yang dapat diprogram
Aplikasi
• Motor Tanpa Sikat (BLDC)
• Motor AC 3 fasa
• Mengalihkan penggerak motor keengganan
• Kendaraan bertenaga baterai
• Alat bertenaga baterai
Spesifikasi HIP4086ABZT
| Kategori | Sirkuit Terpadu (IC) Manajemen Daya (PMIC) Pengemudi Gerbang |
Mfr | Renesas Electronics America Inc |
Konfigurasi Didorong | Setengah Jembatan |
Jenis Saluran | 3-Fase |
Jumlah Pengemudi | 6 |
Tipe Gerbang | MOSFET Saluran-N |
Sumber tegangan | 7V ~ 15V |
Tegangan Logika - VIL, VIH | 1V, 2.5V |
Arus - Keluaran Puncak (Sumber, Sink) | 500mA, 500mA |
Tipe masukan | Pembalik, Non-Pembalik |
Tegangan Sisi Tinggi - Maks (Bootstrap) | 95 V |
Waktu Naik / Turun (Typ) | 20ns, 10ns |
Suhu Operasional | -40°C ~ 150°C (TJ) |
Tipe Pemasangan | Permukaan gunung |
Paket / Kasus | 24-SOIC (Lebar 0,295", 7,50mm) |
Paket Perangkat Pemasok | 24-SOIC |
