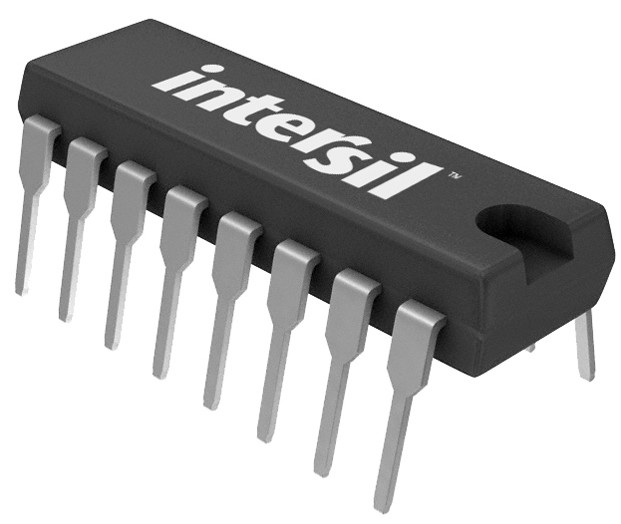

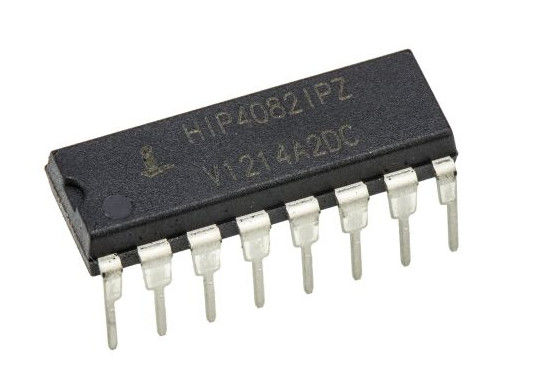

HIP4082IPZ Chip Sirkuit Terpadu Setengah Jembatan Driver Ic Non Pembalik 16-PDIP 1V

HIP4082IPZ Half-Bridge Gate Driver IC Non-Pembalik 16-PDIP

HIP4082 adalah frekuensi menengah, tegangan menengah H-Bridge N-Channel MOSFET driver IC, tersedia dalam 16 paket SOIC (N) dan DIP plastik timah.

Khusus ditargetkan untuk kontrol motor PWM dan aplikasi UPS, desain berbasis jembatan dibuat sederhana dan fleksibel dengan driver H-bridge HIP4082.Dengan pengoperasian hingga 80V, perangkat ini paling cocok untuk aplikasi dengan tingkat daya sedang.

Serupa dengan HIP4081, ia memiliki protokol input yang fleksibel untuk menggerakkan setiap kemungkinan kombinasi sakelar kecuali yang akan menyebabkan kondisi tembus.Pengurangan arus drive HIP4082 memungkinkan pengemasan yang lebih kecil dan memiliki rentang waktu mati terprogram yang jauh lebih luas (0,1 hingga 4,5dtk) menjadikannya ideal untuk frekuensi switching hingga 200kHz.HIP4082 tidak berisi pompa muatan internal, tetapi menggabungkan kontrol translasi pergeseran level non-latching dari sirkuit drive atas.

Serangkaian fitur dan spesifikasi ini dioptimalkan untuk aplikasi yang mengutamakan ukuran dan biaya.Untuk aplikasi yang membutuhkan kemampuan drive yang lebih tinggi, HIP4080A dan HIP4081A direkomendasikan.

Fitur

• Secara Mandiri Menggerakkan 4 FET N-Channel dalam Konfigurasi Half Bridge atau Full Bridge

• Tegangan Maks Pasokan Bootstrap ke 95VDC

• Menggerakkan Beban 1000pF di Udara Bebas pada 50°C dengan Waktu Naik dan Turun Biasanya 15ns

• Waktu Mati yang Dapat Diprogram Pengguna (0,1 hingga 4,5dtk)

• DIS (Nonaktifkan) Menimpa Kontrol Input dan Menyegarkan Kapasitor Bootstrap saat Ditarik Rendah

• Ambang Logika Input Kompatibel dengan Level Logika 5V hingga 15V

• Proteksi Penembakan

• Perlindungan Undervoltage

• Tersedia Pb-Free Plus Anneal (Sesuai RoHS)

Aplikasi

• Sistem UPS

• Kontrol Motor DC

• Catu Daya Jembatan Penuh

• Mengalihkan Penguat Daya

• Sistem Pembatalan Kebisingan

• Kendaraan Bertenaga Baterai

• Periferal

• Motor Voice Coil Sedang/Besar


spesifikasi HIP4082IPZ

ASLI

Perusahaan kami memastikan bahwa setiap batch produk berasal dari pabrik asli, dan dapat memberikan label asli dan laporan lembaga pengujian profesional.

HARGA

Kami menyediakan berbagai saluran kutipan, dan menandatangani kontrak pesanan setelah negosiasi.

TRANSAKSI

Setelah komunikasi dan kesepakatan, kami akan memandu Anda untuk mengatur pembayaran.

SIKLUS PENGIRIMAN

Pengiriman pada hari yang sama, umumnya 5-12 hari kerja, mungkin sedikit tertunda selama wabah, kami akan menindaklanjuti seluruh proses.

MENGANGKUT

Kami akan memilih moda transportasi yang sesuai sesuai dengan negara Anda.

KEMASAN

Setelah berkomunikasi dengan Anda, kami akan memilih metode pengemasan yang sesuai dengan berat barang untuk memastikan pengiriman barang yang aman.
