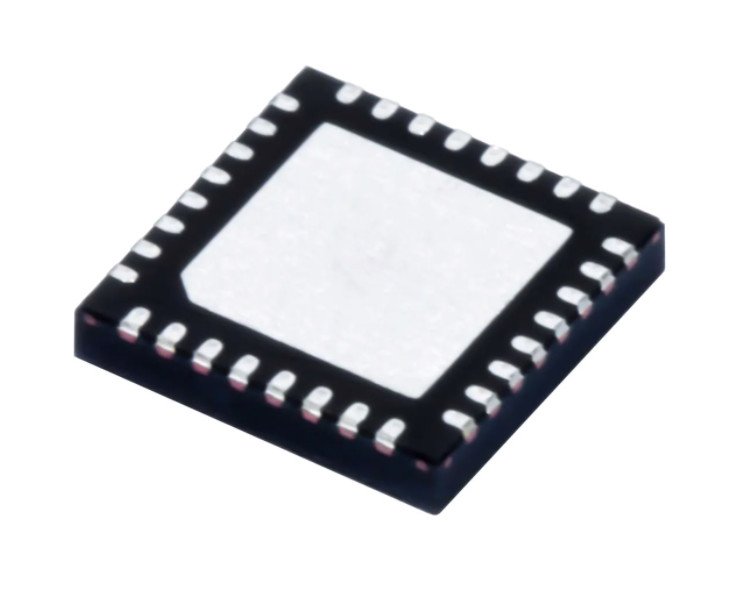

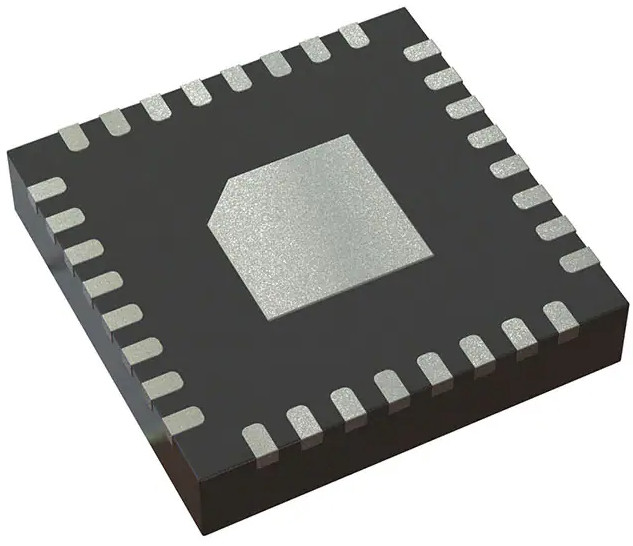

MSP430FR2476TRHBR FRAM Mikrokontroler IC 16-Bit 16MHz 64.5KB FRAM 32-VQFN (5x5)

MSP430FR2476TRHBR FRAM Mikrokontroler IC 16-Bit 16MHz 64.5KB (64.5KX 8) FRAM 32-VQFN (5x5)

Keterangan

MSP430FR247x microcontrollers (MCUs) adalah bagian dari portofolio MCU MSP430™ value line dari perangkat ultra-low-power low-cost untuk aplikasi penginderaan dan pengukuran.MCU MSP430FR247x mengintegrasikan ADC SAR 12-bit dan satu pembanding.MCU MSP430FR247x mendukung rentang suhu yang diperpanjang dari –40°C hingga 105°C, sehingga aplikasi industri bersuhu lebih tinggi dapat memanfaatkan kemampuan pencatatan data FRAM perangkat.

MCU MSP430FR247x didukung oleh ekosistem perangkat keras dan perangkat lunak yang ekstensif dengan desain referensi dan contoh kode untuk memulai desain Anda dengan cepat.Kit pengembangan termasuk papan pengembangan target 48-pin MSP-TS430PT48.TI juga menyediakan perangkat lunak MSP430Ware™ gratis, yang tersedia sebagai komponen desktop Code Composer Studio™ IDE dan versi cloud dalam TI Resource Explorer.MCU MSP430 juga didukung oleh jaminan online yang ekstensif, seperti rangkaian contoh tata graha kami, pelatihan Akademi MSP, dan dukungan online melalui forum dukungan TI E2E™.

Platform mikrokontroler FRAM ultra-low-power (ULP) MSP430 menggabungkan FRAM yang disematkan secara unik dan arsitektur sistem berdaya ultra-rendah holistik, memungkinkan perancang sistem untuk meningkatkan kinerja sambil menurunkan konsumsi energi.Teknologi FRAM menggabungkan penulisan cepat berenergi rendah, fleksibilitas, dan daya tahan RAM dengan perilaku flash yang tidak mudah menguap.

Rangkaian mikrokontroler berdaya rendah TI MSP430 terdiri dari perangkat dengan set periferal berbeda yang ditargetkan untuk berbagai aplikasi.Arsitekturnya, dipadukan dengan mode daya rendah yang ekstensif, dioptimalkan untuk mencapai masa pakai baterai yang lebih lama dalam aplikasi pengukuran portabel.MCU menampilkan CPU RISC 16-bit yang kuat, register 16-bit, dan generator konstan yang berkontribusi pada efisiensi kode maksimum.Osilator yang dikontrol secara digital (DCO) memungkinkan MCU untuk bangun dari mode daya rendah ke mode aktif dalam waktu kurang dari 10 µs (umum).

Fitur

• Tertanam mikrokontroler

– Arsitektur RISC 16-bit

– Jam mendukung frekuensi hingga 16 MHz

– Kisaran tegangan suplai lebar dari 3,6 V hingga 1,8 V (tegangan suplai minimum dibatasi oleh level SVS, lihat spesifikasi SVS)

• Mengoptimalkan mode ultra-daya rendah

– Mode aktif: 135 µA/MHz (khas)

– Siaga: LPM3.5, penghitung waktu nyata (RTC) dengan kristal 32768-Hz: 660 nA (umum)

– Shutdown (LPM4.5): 37 nA tanpa SVS

• RAM ferroelektrik (FRAM) berdaya rendah

– Hingga 64KB memori nonvolatile

– Kode koreksi kesalahan bawaan (ECC)

– Perlindungan penulisan yang dapat dikonfigurasi

– Memori terpadu dari program, konstanta, dan penyimpanan

– 1015 daya tahan siklus tulis

- Tahan radiasi dan nonmagnetik

• Periferal digital cerdas

– Empat timer 16-bit dengan masing-masing tiga register tangkap/bandingkan (Timer_A3)

– Satu timer 16-bit dengan tujuh register tangkap/bandingkan (Timer_B7)

– Satu RTC counter-saja 16-bit

– Pemeriksaan redundansi siklik (CRC) 16-bit

• Peningkatan komunikasi serial dengan dukungan fitur pin remap

– Dua eUSCI_A mendukung UART, IrDA, dan SPI

– Dua eUSCI_B mendukung SPI dan I2C

• Analog performa tinggi

– Satu konverter analog-ke-digital (ADC) 12-bit dengan hingga 12 saluran

• Referensi bersama internal (1,5, 2,0, atau 2,5 V)

• Sampel-dan-tahan 200 ksps

– Satu pembanding yang disempurnakan (eCOMP)

• DAC 6-bit terintegrasi sebagai tegangan referensi

• Histeresis yang dapat diprogram

• Mode daya tinggi dan daya rendah yang dapat dikonfigurasi

• Sistem jam (CS)

– On-chip 32-kHz RC oscillator (REFO) dengan dukungan 1 µA

– On-chip 16-MHz digitally controlled oscillator (DCO) dengan frequency-locked loop (FLL)

• Akurasi ±1% dengan referensi on-chip pada suhu kamar

– On-chip osilator 10-kHz frekuensi sangat rendah (VLO)

– Osilator modulasi frekuensi tinggi dalam chip (MODOSC)

– Osilator kristal 32-kHz eksternal (LFXT)

– Prescalar MCLK yang dapat diprogram dari 1 hingga 128

– SMCLK berasal dari MCLK dengan prescalar yang dapat diprogram 1, 2, 4, atau 8

• Fungsi input/output dan pin umum

– 43 I/O pada paket LQFP-48

– 43 pin interupsi pada semua GPIO dapat membangunkan MCU dari mode daya rendah

• Alat dan perangkat lunak pengembangan

– Alat pengembangan

• Papan pengembangan target MSP‑TS430PT48A

• Kit pengembangan LaunchPad™ LP‑MSP430FR2476

• Anggota keluarga (lihat juga Perbandingan Perangkat)

– MSP430FR2476: FRAM program 64KB, FRAM data 512B, RAM 8KB

– MSP430FR2475: 32KB FRAM program, 512B data FRAM, 6KB RAM

• Pilihan paket

– 48-pin: LQFP (PT)

– 40-pin: VQFN (RHA)

– 32-pin: VQFN (RHB)

Aplikasi

• Sensor industri faktor bentuk kecil

• Medis, kesehatan, dan kebugaran berdaya rendah

• Paket baterai

• EPOS

• Peralatan

• Termostat

• Sikat gigi elektrik

• aksesori komputer
