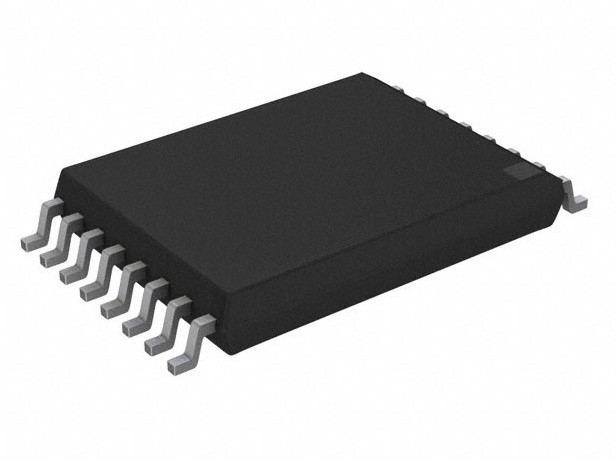

ISO7842FDWWR Sirkuit Isolator Digital Umum IC 5700Vrms 100Mbps Digital

ISO7842FDWWR Isolator Digital Tujuan Umum 5700Vrms 4 Saluran 100Mbps 100kV/ΜS

Fitur

• Kecepatan Pensinyalan: Hingga 100 Mbps

• Kisaran Suplai Luas: 2,25 V hingga 5,5 V

• Terjemahan Tingkat 2,25-V ke 5,5-V

• Kisaran Suhu Luas: –55°C hingga +125°C

• Konsumsi Daya Rendah, Khas 1,7 mA per Saluran pada 1 Mbps

• Penundaan Propagasi Rendah: Tipikal 11 ns (Pasokan 5-V)

• Industri terkemuka CMTI (Min): ±100 kV/μs

• Kompatibilitas Elektromagnetik Kuat (EMC)

• ESD Tingkat Sistem, EFT, dan Imunitas Lonjakan

• Emisi Rendah

• Kehidupan Penghalang Isolasi: >40 Tahun

• Opsi Paket SOIC-16 Berbadan Lebar dan Opsi Paket SOIC-16 Berbadan Lebar

• Persetujuan Keselamatan dan Regulasi:

– 8000-VPK Reinforced Isolation per DIN V VDE V 0884-10 (VDE V 0884-10):2006-12

– Isolasi 5,7-kVRMS selama 1 Menit per UL 1577

– Pemberitahuan Penerimaan Komponen CSA 5A, IEC 60950-1 dan Standar Peralatan Akhir IEC 60601-1

– Sertifikasi CQC per GB4943.1-2011

– Sertifikasi TUV per EN 61010-1 dan EN 60950-1

– Semua Sertifikasi Paket DW Lengkap;Sertifikasi Paket DWW Lengkap per UL, VDE, TUV dan Direncanakan untuk CSA dan CQC

Aplikasi

• Otomasi Industri

• Kontrol Motor

• Catu Daya

• Inverter Surya

• Peralatan medis

• Kendaraan Listrik Hibrida

Keterangan

Perangkat ISO7842x adalah isolator digital quadchannel berperforma tinggi dengan tegangan isolasi 8000-VPK.Perangkat ini telah memperkuat sertifikasi isolasi menurut VDE, CSA, CQC, dan TUV.Isolator memberikan kekebalan elektromagnetik yang tinggi dan emisi rendah dengan konsumsi daya rendah, sekaligus mengisolasi I/O digital CMOS atau LVCMOS.Setiap saluran isolasi memiliki buffer input dan output logika yang dipisahkan oleh penghalang isolasi silikon-dioksida (SiO2).Perangkat ini dilengkapi dengan pin aktif yang dapat digunakan untuk menempatkan output masing-masing dalam impedansi tinggi untuk aplikasi mengemudi multi-master dan untuk mengurangi konsumsi daya.Perangkat ISO7842 memiliki dua saluran maju dan dua arah mundur.Jika daya input atau sinyal hilang, output default adalah tinggi untuk perangkat ISO7842 dan rendah untuk perangkat ISO7842F.Lihat bagian Mode Fungsional Perangkat untuk detail lebih lanjut.Digunakan bersama dengan catu daya terisolasi, perangkat ini membantu mencegah arus derau pada bus data atau sirkuit lain memasuki ground lokal dan mengganggu atau merusak sirkuit sensitif.Melalui desain chip yang inovatif dan teknik tata letak, kompatibilitas elektromagnetik perangkat ISO7842 telah ditingkatkan secara signifikan untuk memudahkan kepatuhan ESD, EFT, lonjakan, dan emisi tingkat sistem.Perangkat ISO7842 tersedia dalam paket 16-pin SOIC wide-body (DW) dan extra-wide body (DWW).
