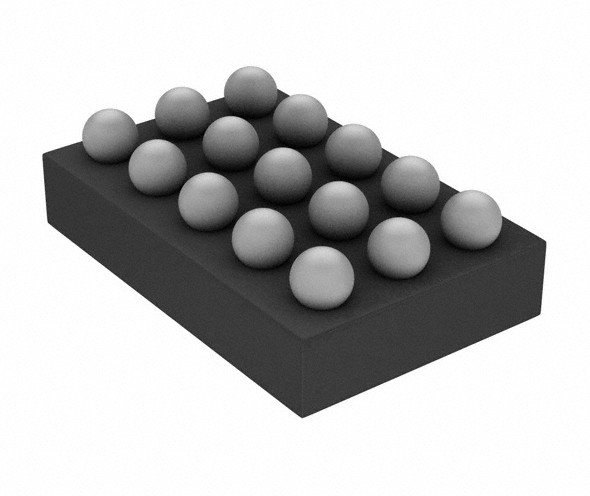

NX20P5090UKAZ Sirkuit Terpadu IC N Channel Power Switch IC 5A 15-WLCSP

NX20P5090UKAZ Saklar Daya/Driver 1:1 N-Channel 5A 15-WLCSP (2.56x1.54)

NX20P5090 adalah sakelar daya searah 5 A canggih untuk USB PD.Ini termasuk di bawah penguncian tegangan, penguncian tegangan berlebih, perlindungan arus balik dan sirkuit perlindungan suhu berlebih.Ini dirancang untuk secara otomatis mengisolasi terminal sakelar daya ketika terjadi kesalahan.Pin VBUS dan VINT memiliki toleransi 29 V dalam mode mati.Dua chip NX20P5090 dapat digunakan secara paralel untuk mendukung input daya ganda yang terhubung ke sirkuit pengisian daya yang sama. Perangkat ini memiliki ambang perlindungan voltase berlebih 23 V default, dan ambang OVP dapat disesuaikan dengan menggunakan pembagi resistor eksternal pada pin OVLO.Waktu de-bouncing 15 md diterapkan setiap kali sebelum perangkat AKTIF, diikuti dengan soft start untuk membatasi lonjakan arus.Dirancang untuk pengoperasian dari 2,5 V hingga 20 V, digunakan dalam aplikasi kontrol daya PD USB untuk menawarkan perlindungan penting dan meningkatkan keandalan sistem.NX20P5090 ditawarkan dalam paket WLCSP kecil 15 benjolan, 2,56 x 1,54 x 0,555 mm.

Fitur dan keuntungan

 Kisaran tegangan suplai lebar dari 2,5 V hingga 20 V

 ISW maksimum 5 A arus kontinu

 Toleransi 29 V pada pin VBUS dan VINT

 30 mΩ(tipikal) Resistensi ON rendah

 VBUS yang dapat disesuaikan dengan proteksi tegangan

 Dibangun pada kontrol laju perubahan tegangan untuk batas arus lonjakan

 Perlindungan arus balik dua tingkat sepanjang waktu

 Sirkuit proteksi

 Perlindungan Suhu Berlebih

 Proteksi Tegangan Berlebih

 Penguncian Di Bawah Tegangan

 Membalikkan Perlindungan Arus

 Perlindungan lonjakan:

 IEC61000-4-5 melebihi ±90 V pada VBUS tanpa kapasitor

 IEC61000-4-5 melebihi ±100 V pada VBUS dengan kapasitor 22 uF

 Perlindungan ESD

 Pelepasan kontak IEC61000-4-2 melebihi 8 kV pada VBUS

 HBM ANSI/ESDA/JEDEC JS-001 Kelas 2 melebihi 2 kV

 CDM AEC standar Q100-01 (JESD22-C101E)

 Ditentukan dari -40 C hingga +85 C

Aplikasi

 Ponsel pintar dan berfitur

 Tablet, eBuku

 Buku catatan
