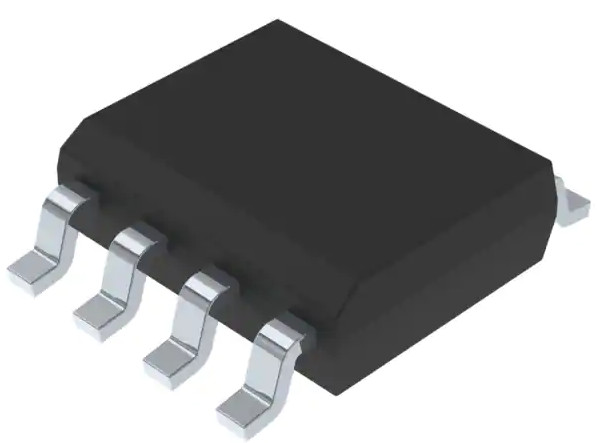

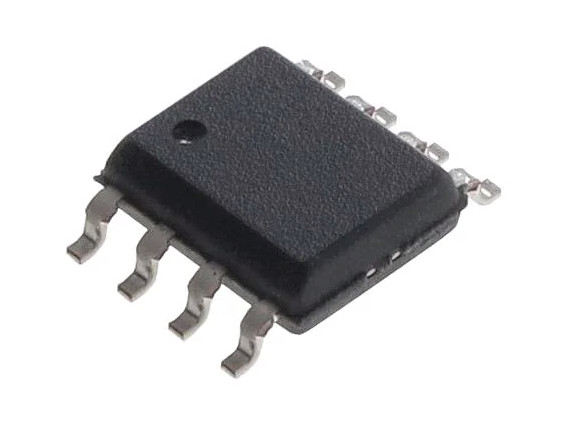

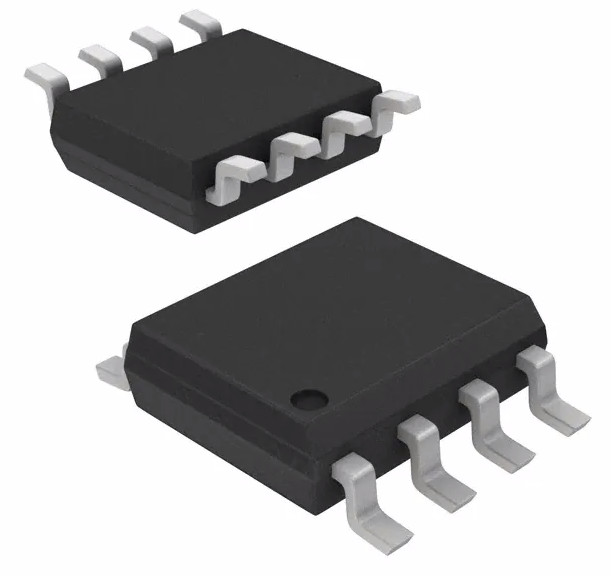

ICL7660AIBAZA-T Charge Pump Switching IC Regulator Positif Negatif Fixed-Vin

ICL7660AIBAZA-T Mengisi Pompa Switching Regulator IC Positif Atau Negatif Tetap -Vin 2Vin 1 Output 45mA 8-SOIC

Konverter Tegangan Super ICL7660S dan ICL7660A adalah IC konversi tegangan CMOS monolitik yang memastikan keunggulan kinerja yang signifikan dibandingkan perangkat serupa lainnya.Mereka adalah pengganti langsung untuk standar industri ICL7660 yang menawarkan rentang tegangan suplai operasi yang diperpanjang hingga 12V, dengan arus suplai yang lebih rendah.Pin Peningkatan Frekuensi telah dimasukkan untuk memungkinkan pengguna mencapai impedansi keluaran yang lebih rendah meskipun menggunakan kapasitor yang lebih kecil.Semua peningkatan disorot di bagian "Spesifikasi Listrik" di halaman 3. Parameter penting dipastikan di seluruh rentang suhu komersial dan industri.ICL7660S dan ICL7660A melakukan konversi tegangan suplai dari positif ke negatif untuk kisaran input 1,5V hingga 12V, menghasilkan tegangan output pelengkap -1,5V hingga -12V.Hanya diperlukan dua kapasitor eksternal non-kritis, untuk fungsi pompa muatan dan reservoir muatan.ICL7660S dan ICL7660A dapat dihubungkan berfungsi sebagai pengganda tegangan dan akan menghasilkan hingga 22.8V dengan input 12V.Mereka juga dapat digunakan sebagai pengganda tegangan atau pembagi tegangan.Setiap chip berisi regulator catu daya DC seri, osilator RC, penerjemah level tegangan, dan empat sakelar MOS daya keluaran.Osilator, saat dibongkar, berosilasi pada frekuensi nominal 10kHz untuk tegangan catu input 5,0V.Frekuensi ini dapat diturunkan dengan penambahan kapasitor eksternal ke terminal "OSC", atau osilator dapat digerakkan secara berlebihan oleh jam eksternal.Terminal "LV" dapat diikat ke GND untuk mem-bypass regulator seri internal dan meningkatkan operasi tegangan rendah (LV).Pada tegangan sedang hingga tinggi (3,5V hingga 12V), pin LV dibiarkan mengambang untuk mencegah latchup perangkat.Dalam beberapa aplikasi, dioda Schottky eksternal dari VOUT ke CAP- diperlukan untuk memastikan operasi bebas latchup (lihat bagian Anjuran dan Larangan pada halaman 8).

Fitur

• Memastikan Arus Pasokan Maks Lebih Rendah untuk Semua Kisaran Suhu

• Kisaran Tegangan Pengoperasian yang Luas: 1,5V hingga 12V

• 100% Diuji pada 3V

• Boost Pin (Pin 1) untuk Frekuensi Switching Lebih Tinggi

• Memastikan Efisiensi Daya Minimum sebesar 96%

• Peningkatan Efisiensi Konversi Tegangan Rangkaian Terbuka Minimum sebesar 99%

• Peningkatan Perlindungan Latchup SCR

• Konversi Sederhana Pasokan Logika +5V ke Suplai ±5V

• Perkalian Tegangan Sederhana VOUT = (-)nVIN

• Mudah digunakan;Hanya Membutuhkan Dua Komponen Pasif Non-Kritis Eksternal

• Peningkatan Penggantian Langsung untuk Standar Industri ICL7660 dan Perangkat Sumber Kedua Lainnya

• Tersedia Bebas Pb (Sesuai RoHS)

Aplikasi

• Konversi Sederhana Suplai +5V ke ±5V

• Perkalian Tegangan VOUT = ±nVIN

• Pasokan Negatif untuk Sistem dan Instrumentasi Akuisisi Data

• Catu Daya RS232

• Pembagi Pasokan, VOUT = ±VS

Diagram Blok Fungsional
