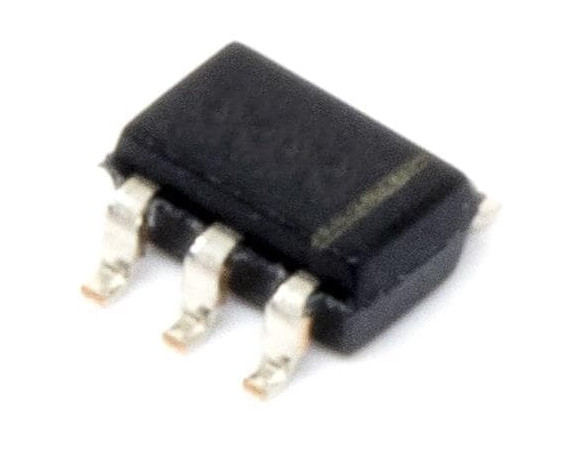

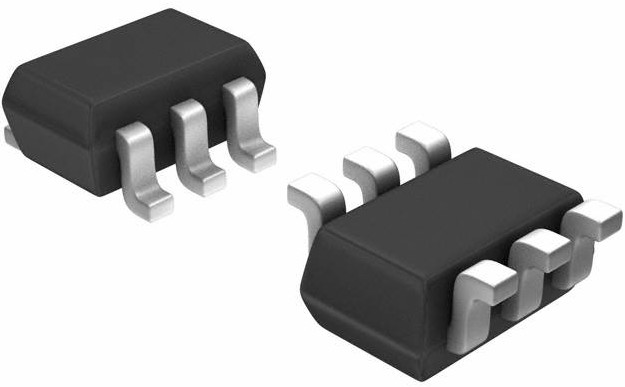

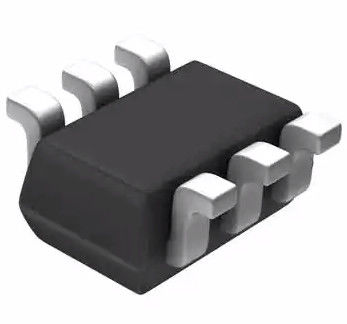

AD5247BKSZ100-1RL7 Potensiometer Digital 100k Ohm 1 Sirkuit 128 Keran I²C

AD5247BKSZ100-1RL7 Potensiometer Digital 100k Ohm 1 Sirkuit 128 Keran Antarmuka I²C SC-70-6

FITUR

128 posisi

Resistensi ujung ke ujung: 5 kΩ, 10 kΩ, 50 kΩ, 100 kΩ

Kemasan ultrakompak, SC70-6 (2 mm × 2,1 mm).

Saya antarmuka yang kompatibel dengan 2C

Baca/tulis penuh register penghapus

Prasetel pengaktifan ke skala menengah

Pasokan tunggal 2,7 V hingga 5,5 V

Koefisien suhu mode rheostat: 45 ppm/°C

Daya rendah, IDD = 0,9 µA pada tipikal 3,3 V

Kisaran suhu pengoperasian yang luas: −40°C hingga +125°C

APLIKASI

Penggantian potensiometer mekanik dalam desain baru

Penyesuaian transduser tekanan, suhu, posisi, kimia, dan sensor optik

Bias penguat RF

Penyesuaian kecerahan dan kontras LCD

Penyesuaian elektronik otomotif

Dapatkan kontrol dan penyesuaian offset

DIAGRAM BLOK FUNGSIONAL

GAMBARAN UMUM

AD5247 menyediakan solusi paket yang ringkas, 2 mm × 2,1 mm, untuk aplikasi penyesuaian 128 posisi.Perangkat ini melakukan fungsi penyetelan elektronik yang sama seperti potensiometer mekanis atau resistor variabel.Tersedia dalam empat nilai resistansi end-to-end yang berbeda (5 kΩ, 10 kΩ, 50 kΩ, dan 100 kΩ), perangkat koefisien suhu rendah ini ideal untuk penyesuaian resistansi variabel akurasi dan stabilitas tinggi.Pengaturan wiper dapat dikontrol melalui antarmuka digital yang kompatibel dengan I2 C, yang juga dapat digunakan untuk membaca kembali kata kontrol register wiper yang ada.Opsi 10 kΩ dan 100 kΩ masing-masing memiliki tiga opsi alamat slave hard-coded yang tersedia untuk memungkinkan pengguna mengakses tiga perangkat ini pada satu bus I2 C (lihat Tabel 8 untuk daftar lengkap lokasi alamat slave).Resistansi antara wiper dan salah satu titik akhir resistor tetap bervariasi secara linear sehubungan dengan kode digital yang ditransfer ke kait RDAC.Perhatikan istilah potensiometer digital, VR (resistor variabel), dan RDAC digunakan secara bergantian dalam dokumen ini.Beroperasi dari catu daya 2,7 V hingga 5,5 V dan mengonsumsi 0,9 µA (3,3 V) memungkinkan AD5247 digunakan dalam aplikasi yang dioperasikan dengan baterai portabel.

spesifikasi AD5247BKSZ100-1RL7
