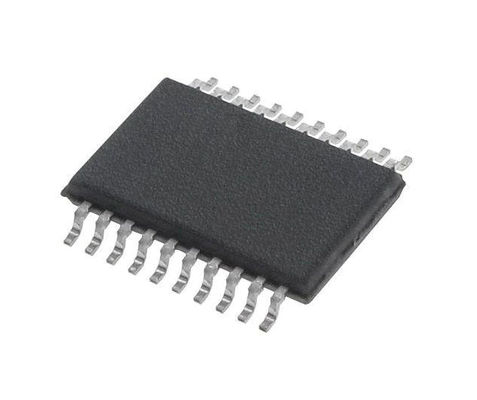

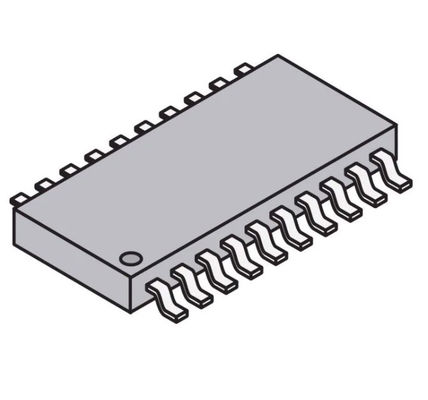

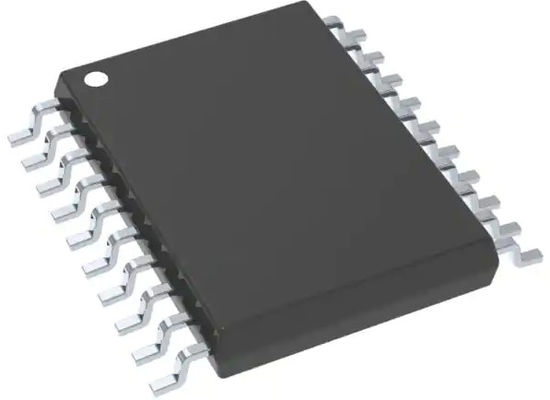

PIC16F690T-I/SS PIC 16F Mikrokontroler IC 8-Bit 20MHz 7KB FLASH 20-SSOP

PIC16F690T-I/SS PIC 16F Mikrokontroler IC 8-Bit 20MHz 7KB (4K X 14) FLASH 20-SSOP

CPU RISC Performa Tinggi

• Hanya 35 Instruksi untuk Dipelajari:

- Semua instruksi siklus tunggal kecuali cabang

• Operasi cepat:

- Masukan osilator/jam DC – 20 MHz

- Siklus instruksi DC – 200 ns

• Kemampuan Interupsi

• Tumpukan Perangkat Keras Mendalam 8 Tingkat

• Mode Pengalamatan Langsung, Tidak Langsung dan Relatif

Mikrokontroler KhususFitur

• Osilator Internal Presisi:

- Pabrik dikalibrasi hingga ± 1%

- Rentang frekuensi yang dapat dipilih perangkat lunak dari 8 MHz hingga 32 kHz

- Perangkat lunak merdu

- Mode Start-up Dua Kecepatan

- Deteksi kegagalan kristal untuk aplikasi kritis

- Pergantian mode jam selama operasi untuk penghematan daya

• Mode Tidur Hemat Daya

• Kisaran Tegangan Pengoperasian yang Luas (2.0V-5.5V)

• Kisaran Suhu Industri dan Diperpanjang

• Atur Ulang Pengaktifan (POR)

• Timer Penyalaan (PWRTE) dan Timer Start-up Osilator (OST)

• Brown-out Reset (BOR) dengan Software Control Option

• Penyempurnaan Watchdog Timer (WDT) Arus Rendah dengan On-Chip Oscillator (nominal 268 Detik yang dapat dipilih perangkat lunak dengan Prescaler Penuh) dengan Pengaktifan Perangkat Lunak

• Pin Penghapusan/Masukan Master Multipleks

• Perlindungan Kode yang Dapat Diprogram

• Sel Flash/EEPROM Daya Tahan Tinggi:

- 100.000 tulis daya tahan Flash

- 1.000.000 tulis daya tahan EEPROM

- Retensi Flash/Data EEPROM: > 40 tahun

• Modul USART yang Disempurnakan:

- Mendukung RS-485, RS-232 dan LIN 2.0

- Deteksi Baud Otomatis

- Auto-wake-up on Start bit Low-Power Features

• Arus Siaga: - 50 nA @ 2.0V, tipikal

• Operasi Saat Ini:

- 11μA @ 32 kHz, 2.0V, tipikal

- 220μA @ 4 MHz, 2.0V, tipikal

• Watchdog Timer Saat Ini:

- <1μA @ 2.0V, tipikal

Fitur Periferal

• 17 Pin I/O dan 1 Pin Input Saja:

- Sumber/sink arus tinggi untuk penggerak LED langsung

- Pin interupsi-on-Ubah

- Pull-up lemah yang dapat diprogram secara individual

- Bangun Berdaya Sangat Rendah (ULPWU)

• Modul Komparator Analog dengan:

- Dua pembanding analog

- Modul referensi voltase on-chip (CVREF) yang dapat diprogram (% dari VDD)

- Input dan output komparator dapat diakses secara eksternal

- Mode Kait SR

- Kait Sinkronisasi Gerbang Timer 1

- Memperbaiki VREF 0,6V

• Konverter A/D:

- Resolusi 10-bit dan 12 saluran

• Timer0: Timer/Counter 8-Bit dengan Prescaler 8-Bit yang Dapat Diprogram

• Penyempurnaan Timer1:

- 16-bit timer/counter dengan prescaler

- Gerbang Timer1 Eksternal (menghitung diaktifkan)

- Opsi untuk menggunakan OSC1 dan OSC2 dalam mode LP sebagai osilator Timer1 jika mode INTOSC dipilih

• Timer2: Timer/Counter 8-Bit dengan Register Periode 8-Bit, Prescaler, dan Postscaler

• Modul Tangkap, Bandingkan, PWM+ yang Disempurnakan:

- Tangkap 16-bit, resolusi maks 12,5 ns

- Bandingkan, resolusi maks 200 ns

- PWM 10-bit dengan 1, 2 atau 4 saluran keluaran, "waktu mati" yang dapat diprogram, frekuensi maks 20 kHz

- Kontrol kemudi keluaran PWM

• Port Serial Sinkron (SSP):

- Mode SPI (Tuan dan Budak)

• I2C™ (mode Master/Slave):

- Masker alamat I2C™

• In-Circuit Serial ProgrammingTM (ICSPTM) melalui Dua Pin

spesifikasi PIC16F690T-I/SS
